- DIN 875/00 - Gehärteter Spezialstahl - Geläppte Haarmesskanten
Schenkellänge
Querschnitt
Bestellnr.
Bestellnr.
mm
mm
Rostfreier Stahl
Brünierter Stahl
50 x 40
14 x 4,5
858385
848385
75 x 50
16 x 4
858386
848386
100 x 75
20 x 5
858387
848387
150 x 100
28 x 6
858388
848388
200 x 130
30 x 7
858389
848389
Präzisions-Anschlagwinkel
Genauigkeit nach DIN 875/00
- Gehärtet und rostfrei - Mit starken und schwachen Schenkeln - Mit 2 Haarmesskanten, Hochkanten & Flachseiten - Genau und feinst geschliffen - Prüfflächen geläppt
Schenkellänge
Starker Schenkel
Schwacher Schenkel
Gewicht
Bestellnr.
mm
mm
mm
ca. kg
Rostfreier Stahl
50 x 40
14 x 10
16 x 2
0,045
137105
75 x 50
14 x 10
16 x 2
0,055
137107
100 x 75
18 x 12
20 x 3
0,125
137110
150 x 100
20 x 13
25 x 3
0,320
137115
200 x 130
28 x 16
30 x 4
0,650
137120
Messprüfsatz 5-teilig
Umfang:
- 1 Haarwinkel DIN 875/00 - 75 x 50 mm - 1 Schnittmacherwinkel - 40 x 28 mm - 1 Schnittmacherwinkel - 25 x 20 mm - 1 Haarlineal - 100 mm - 1 Endmaß-Anreißspitze - 60 x 8 x 8 mm
Lieferung im Holzetui
Bestellnr.: 136050
Schnittmacherwinkel Nr. 103
- Gehärtetes und geschliffenes Messlineal aus Stahl - 2 geläppte Messkanten und Messflächen - Verschiebbar und in jeder Lage feststellbar durch Klemmspindel - Gehärteter Körper - Lieferung im Kunststoffetui
Körpermaße
LxxxBxxxH mm
40xxx23xxx10
Länge Messlineal
mm
60
Querschnitt Messlineal
mm
4 x 4
Bestellnr.
1031101
Präzisionsschnittmacherwinkel Nr. 104
- Geschliffenes Messlineal aus Hartmetall - 2 geläppte Messkanten - Verschiebbar und in jeder Lage feststellbar - Rechtwinklige Lage des Lineals mit einem Gewindestift um ±15° - verstellbar - Körper aus INOX - Lieferung im Holzetui
Körpermaße
LxxxBxxxH mm
40xxx20xxx10
Länge Messlineal
mm
60
Querschnitt Messlineal
mm
3 x 3
Bestellnr.
1041101
Ersatzmesslineal
Bestellnr.
1041201

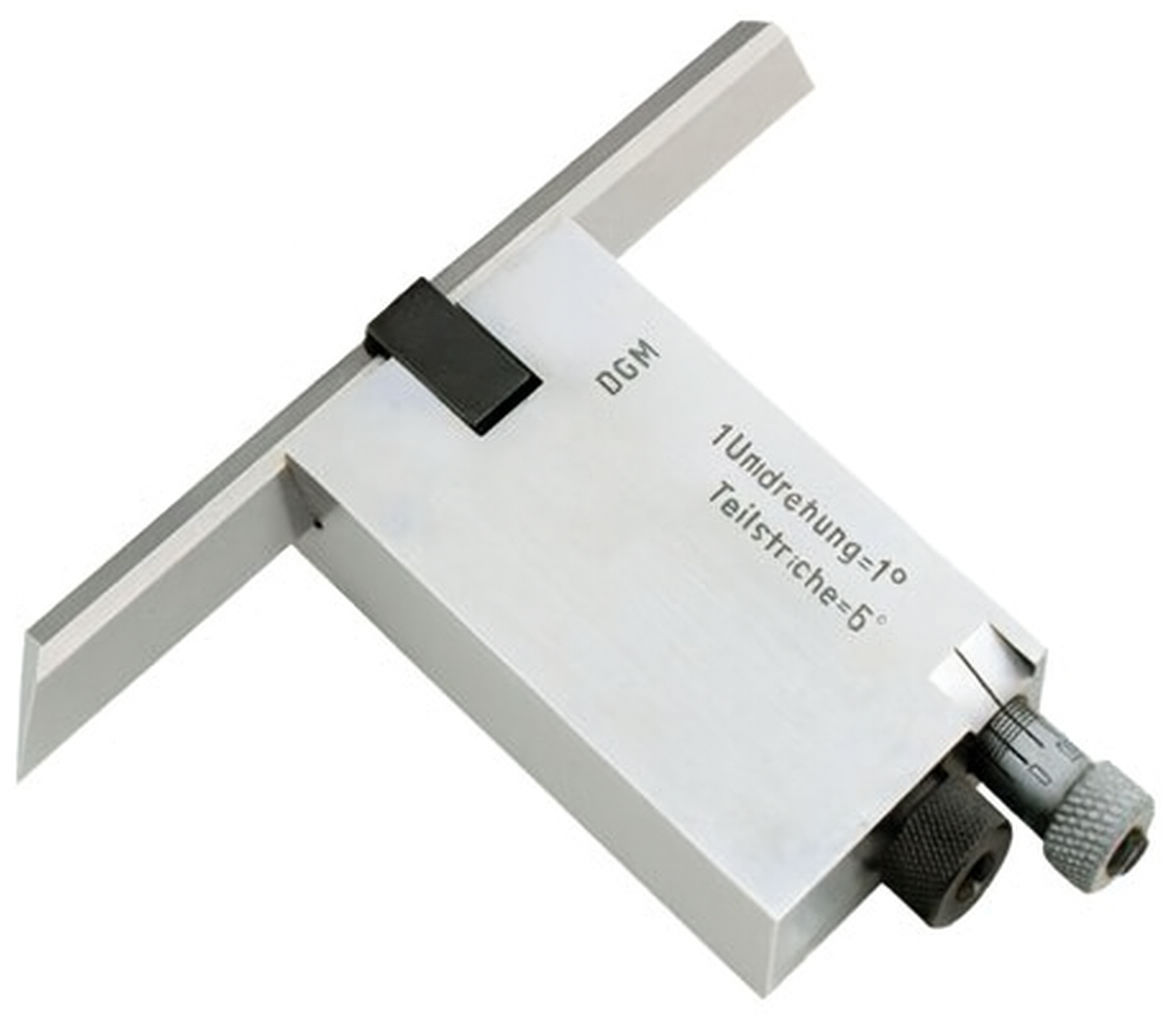

Verstellbarer Haarwinkel Nr. 105
Dieser in höchster Präzision gearbeitete, verstellbare Haarwinkel ist ein unentbehrliches Mess- und Prüfwerkzeug im Werkzeug- und Formenbau.
- Mit verstellbarem Winkel - Haarschenkel im Winkel bis auf ±5° verstellbar - Teile gehärtet - Verchromter Grundkörper - Lieferung im Holzetui

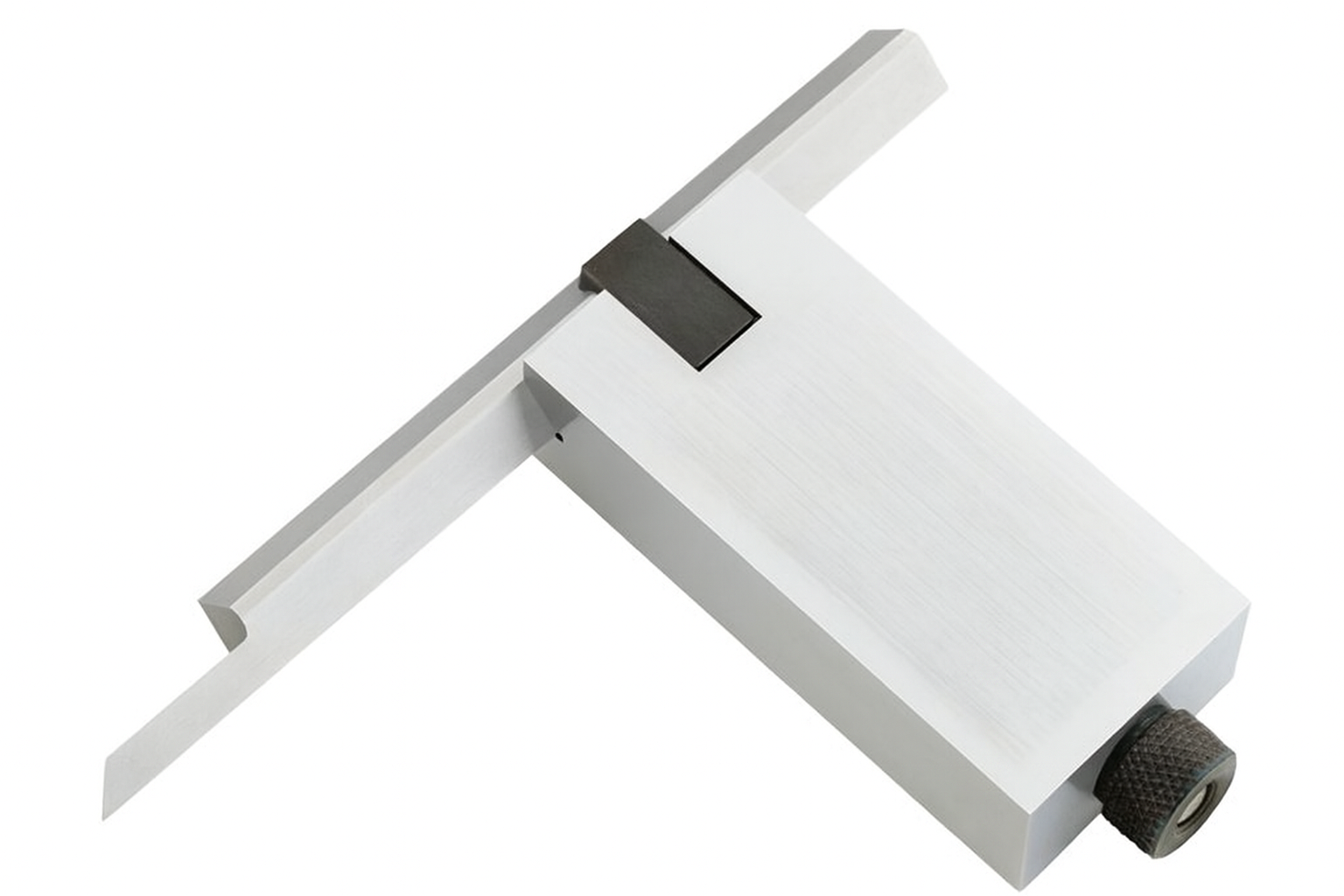

Der verstellbare Haarwinkel ist ein unentbehrliches Messwerkzeug im Werkzeug- und Formenbau. Durch Verschiebung des Haarlineals können selbst kleinste Vertiefungen oder Absätze gemessen und kontrolliert werden.
- In feinster Präzisionsausführung - Verchromter Grundkörper - Lieferung im Holzetui
(
