Zubehör zur Miniserie

Schraubstock-Ständer

- Ø 70 mm Stahl brüniert
- Für Mini-Schraubstock Gr. 1 + 2 + 3

Bestellnr.: 1441209

Schraubstock-Ständer

- Ø 90 mm Alu schwarz eloxiert
- Für Mini-Schraubstock Gr. 1 + 2 + 3

Bestellnr.: 1441211

Beispiel Baugruppe

Schraubstock-Ständer
Ø 70 mm

mit

Mini-Schraubstock Gr. 1
15 x 15 x 50 mm

Beispiel Baugruppe

Schraubstock-Ständer
Ø 70 mm

mit

Mini-Teilapparat Gr. 2
1,2 - 6,0 mm

Beispiel Baugruppe

Schraubstock-Ständer
Ø 70 mm

mit

Trägerplatte Gr. 1
52 x 8 x 17 mm

Schraubstock-Kreuztisch
50 x 50 x 27 mm

- Verfahrweg: 10 x 10 mm
- Parallelität / Winkligkeit: 0,005 mm
- Messschraubeneinstellung: 0,01 mm
- Mit beidseitigen Befestigungsgewinden

Bestellnr.: 1501104

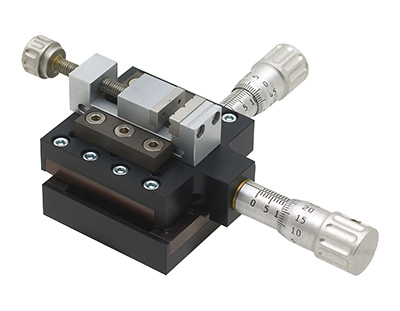

Beispiel Baugruppe (Abbildung links)

Schraubstock-Kreuztisch
50 x 50 x 27 mm

+

Klemmbacken Gr. 1

+

Mini-Schraubstock Gr. 1
15 x 15 x 50 mm

Trägerplatte Gr. 1
52 x 8 x 17 mm

Alu sandgestrahlt
Mit 2 Befestigungsschrauben

Bestellnr.: 1441209-001

Trägerplatte Gr. 2
77 x 8 x 27 mm

Alu sandgestrahlt
Mit 2 Befestigungsschrauben

Bestellnr.: 1441210-001

Trägerplatte Gr. 3
102 x 8 x 37 mm

Alu sandgestrahlt
Mit 2 Befestigungsschrauben

Bestellnr.: 1441218-001

Klemmbacken Gr. 1

- Für Schraubstock Gr. 1 (15 x 15 x 50 mm)

Bestellnr.: 1501104-1

Klemmbacken Gr. 2

- Für Schraubstock Gr. 2 ( 25 x 25 x 75 mm)

Bestellnr.: 1501104-2
